adaptér pro RLC CAN-X RIDERNAV Adapter Cable CAN-X
Kód: NAV0029-4PIN
Detailní popis produktu
RIDERNAV · BMW CAN-BUS ADAPTÉR · 4 / 6 / 8 PIN
Propojte světla s BMW.
Bez stříhání kabeláže.

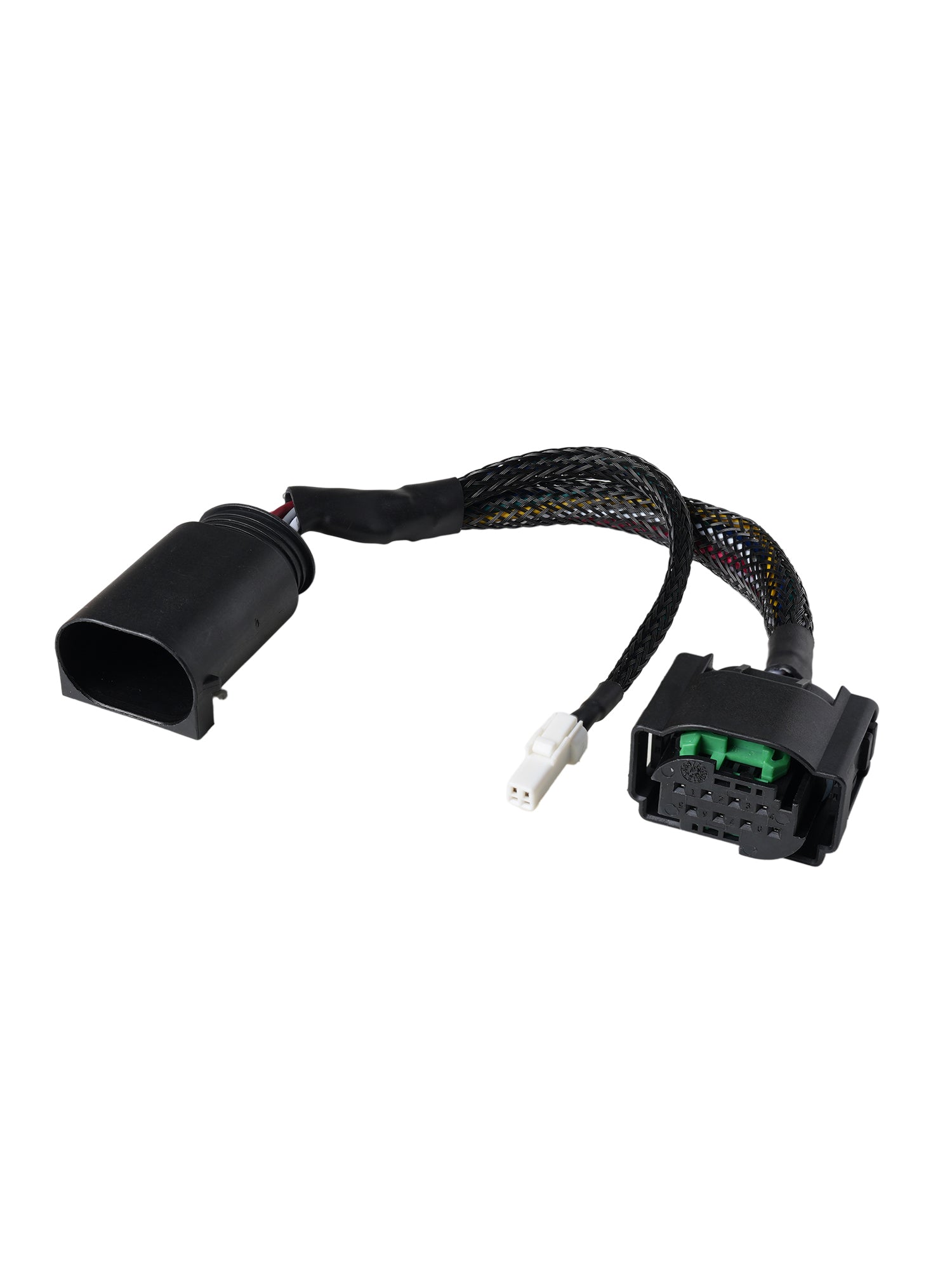

Adaptérový kabel propojí řídicí jednotku RiderNav RLC CAN-X s originální sběrnicí CAN-Bus vašeho BMW. Vyberte správnou variantu konektoru a zapojte ji do připraveného rozhraní motocyklu.
Ukázka sestavy Q5 Pro na BMW. Tento produkt obsahuje pouze zvolený adaptérový kabel.
Čisté připojení, původní ovládání
Konektorové zapojení bez pájení a zásahu do vodičů usnadňuje instalaci i pozdější odpojení. Kabel předává signály motocyklu řídicí jednotce RLC CAN-X; ta následně ovládá přídavná světla.
V kompletní sestavě tak využijete například regulaci jasu přes BMW WonderWheel a reakce na dálková světla, směrovky či klakson. Tyto funkce zajišťuje řídicí jednotka a příslušná výbava BMW. Samotný kabel světla neřídí ani nenahrazuje napájecí kabeláž.
Kterou variantu vybrat?
Rozhoduje model BMW a odpovídající konektor v motocyklu. RDC označuje systém kontroly tlaku v pneumatikách, DWA systém alarmu. Číslo 4 / 6 / 8 označuje variantu konektoru, nikoli počet připojitelných světel.

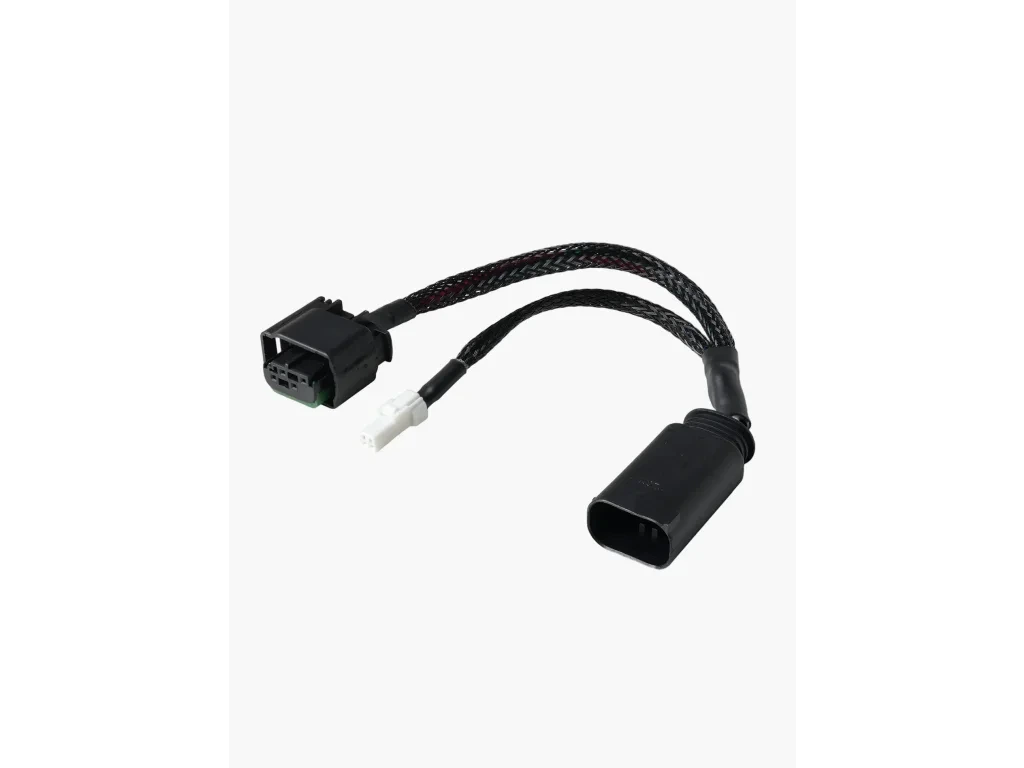

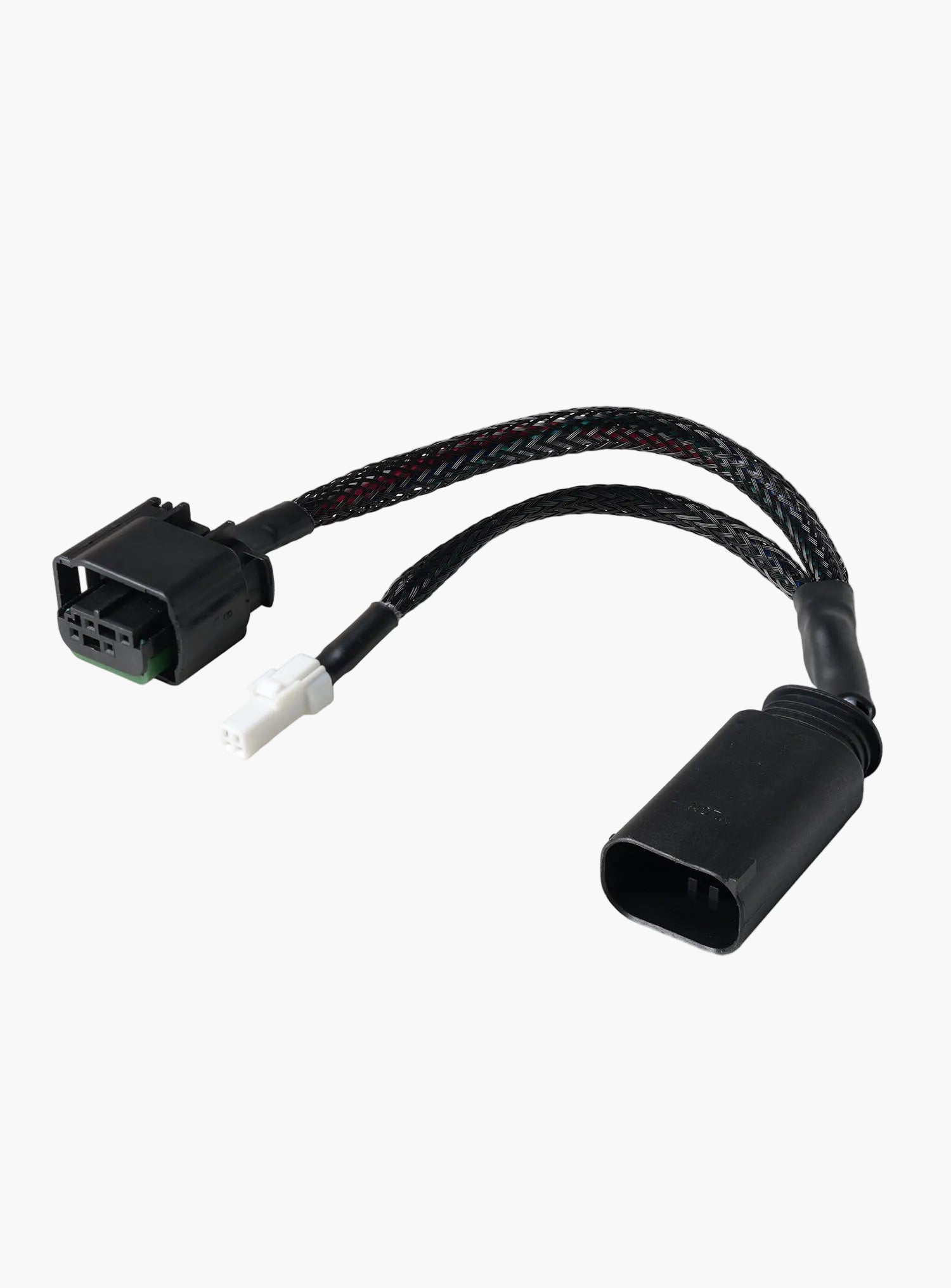

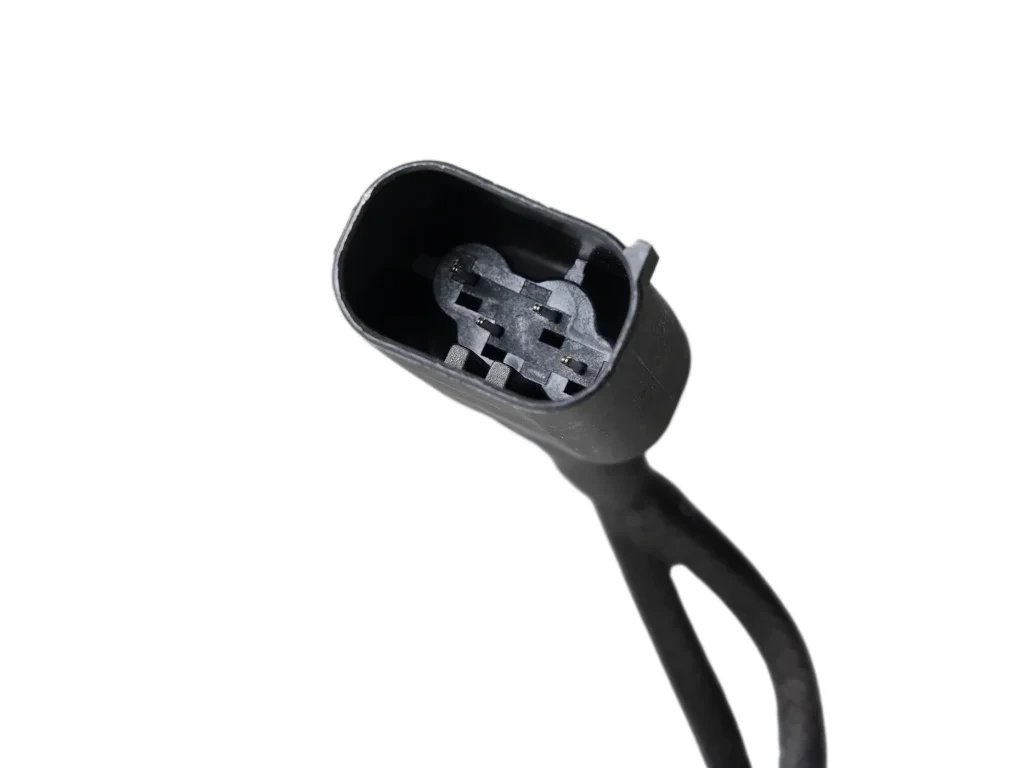

| 4pin · RDC NAV0030 |

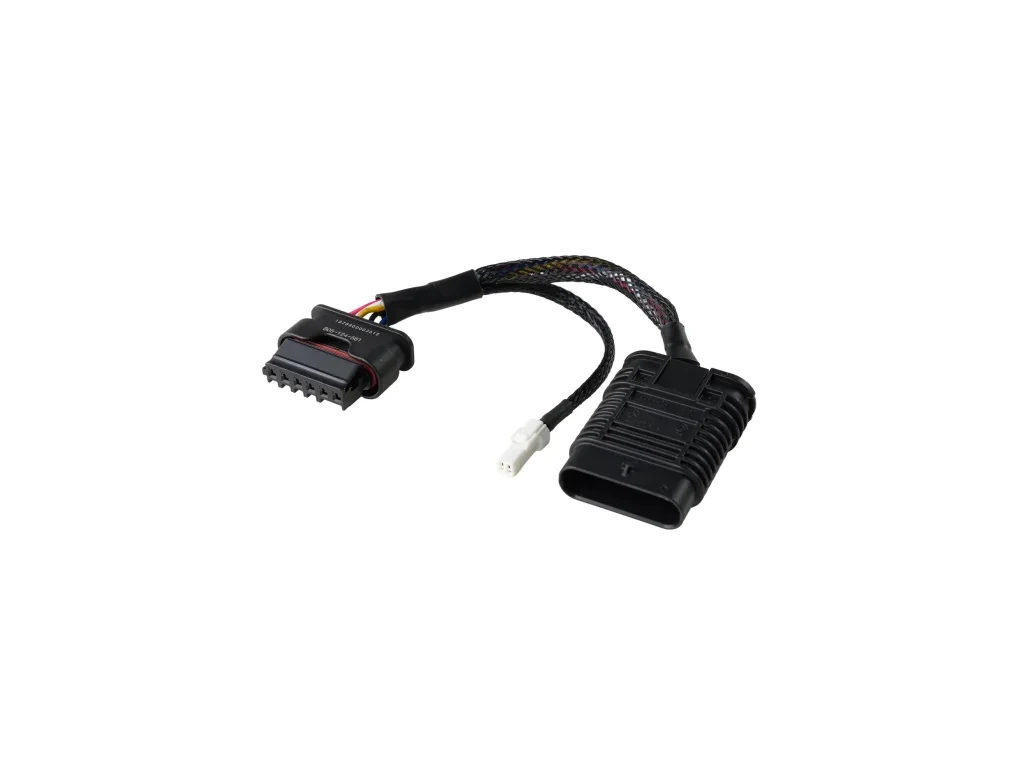

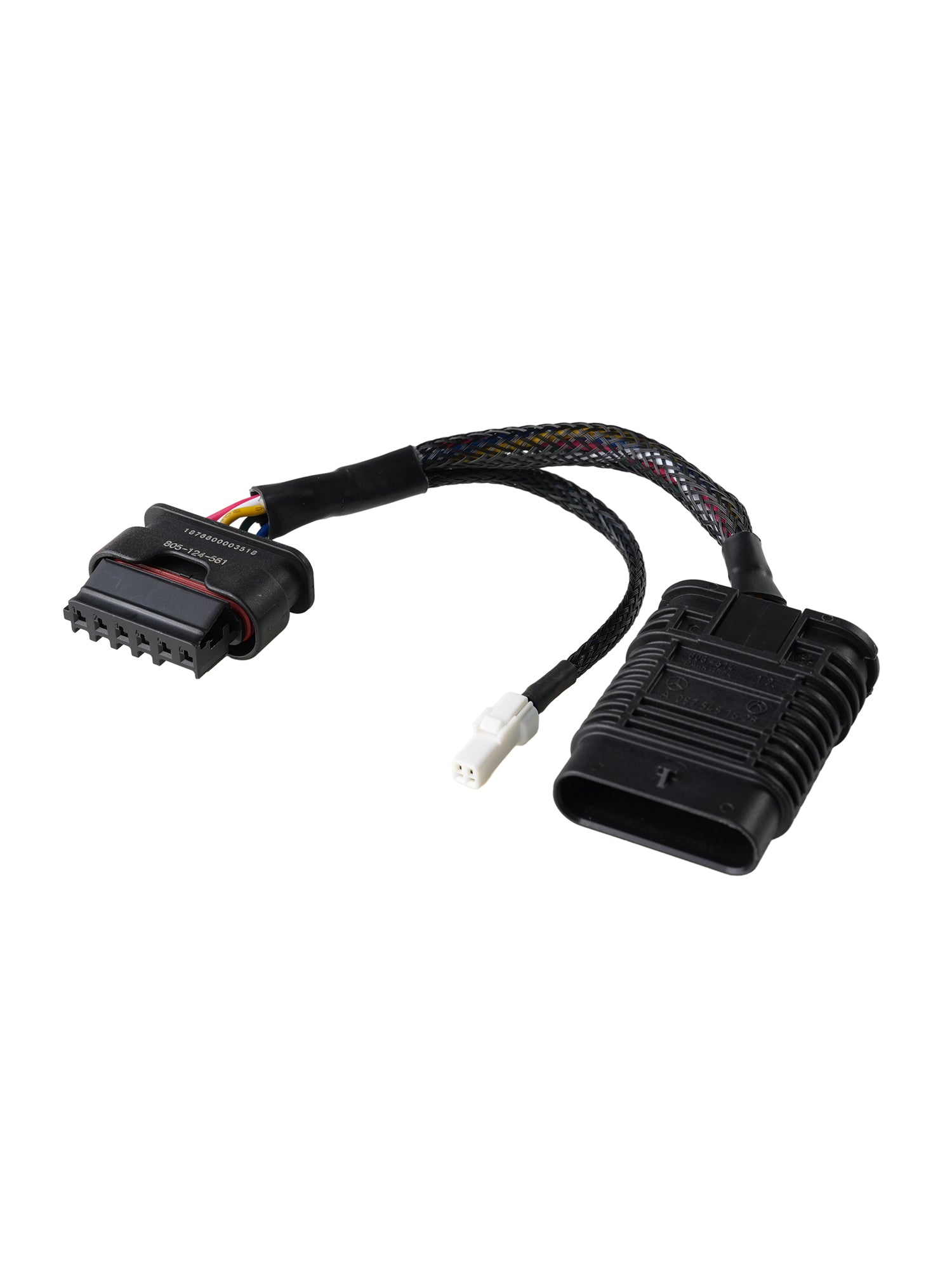

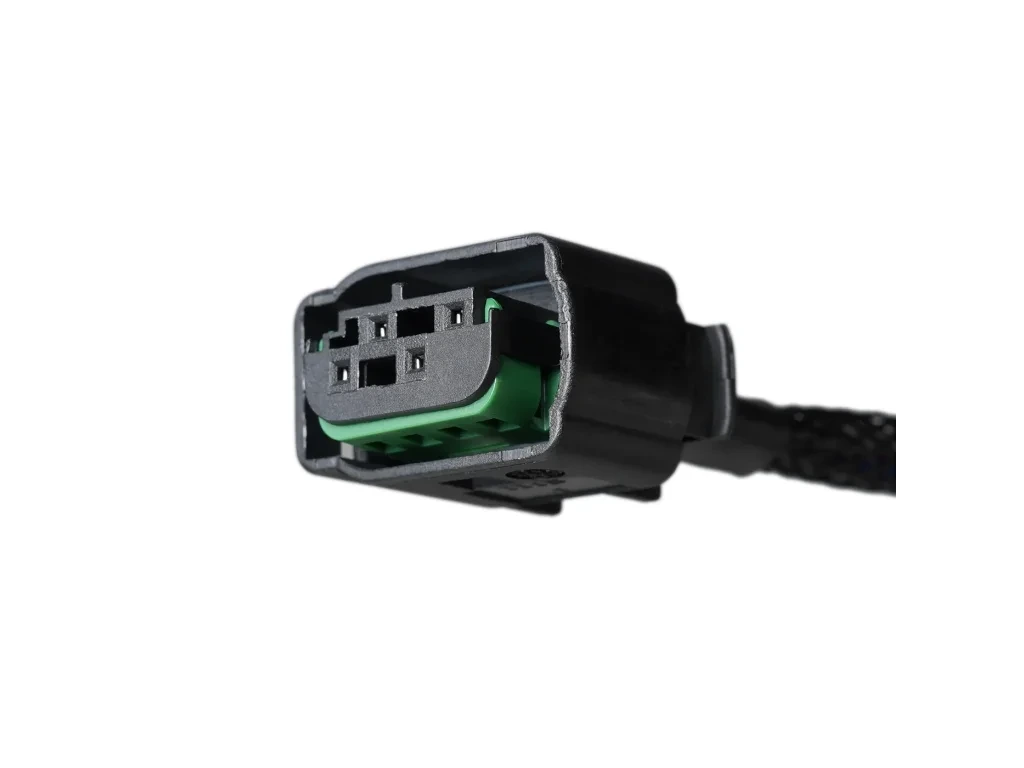

6pin · DWA NAV0029 |

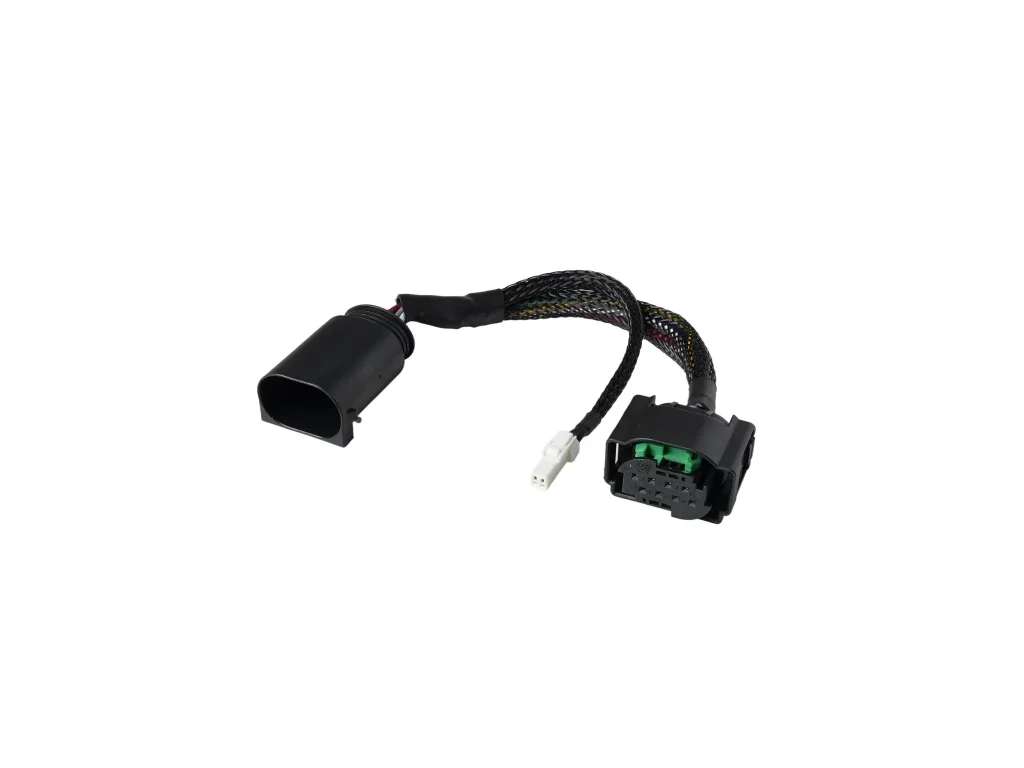

8pin · RDC NAV0028 |
|---|---|---|
 |
 |
 |
| Připojení: 4pin RDC | Připojení: 6pin DWA | Připojení: 8pin RDC |
| Kompatibilní BMWR1200GS / GS Adventure R1250GS / GS Adventure R1200R · R1200RT · R1250RT |
Kompatibilní BMWR1300GS R1300GS Adventure |
Kompatibilní BMWK1600 GT / GTL / Bagger / Grand America F750GS F850GS / GS Adventure F900R / F900XR / F900GS R18 – všechny varianty S1000XR C400X / C400GT |
Na úzkém displeji lze tabulku posunout do stran.
Tabulka platí pro uvedené modely s odpovídajícím rozhraním RDC/DWA. Shodný název modelu sám o sobě nenahrazuje shodu konektoru.
Co potřebujete pro funkční sestavu
Tento adaptér + řídicí jednotku RLC CAN-X + světla Q5 Pro a jejich napájení. Kabel je příslušenství k RLC-CAN / RLC CAN-X. Pro otočný ovladač RLC3 se nepoužívá. Kupujete jednu zvolenou variantu, nikoli sadu všech tří kabelů.
Jak se adaptér zapojuje
- Při vypnutém zapalování zpřístupněte odpovídající konektor RDC nebo DWA, obvykle v prostoru pod sedlem.
- Adaptér připojte k originálnímu rozhraní. U zapojeného modulu se vloží mezi původní kabeláž a modul, jak ukazuje schéma.
- Malý dvoupinový konektor adaptéru zapojte do vstupu CAN řídicí jednotky RLC CAN-X. Konektory zajistěte a kabel uložte bez pnutí a skřípnutí.
- Dokončete napájení a připojení světel podle návodu řídicí jednotky a ověřte funkci sestavy.

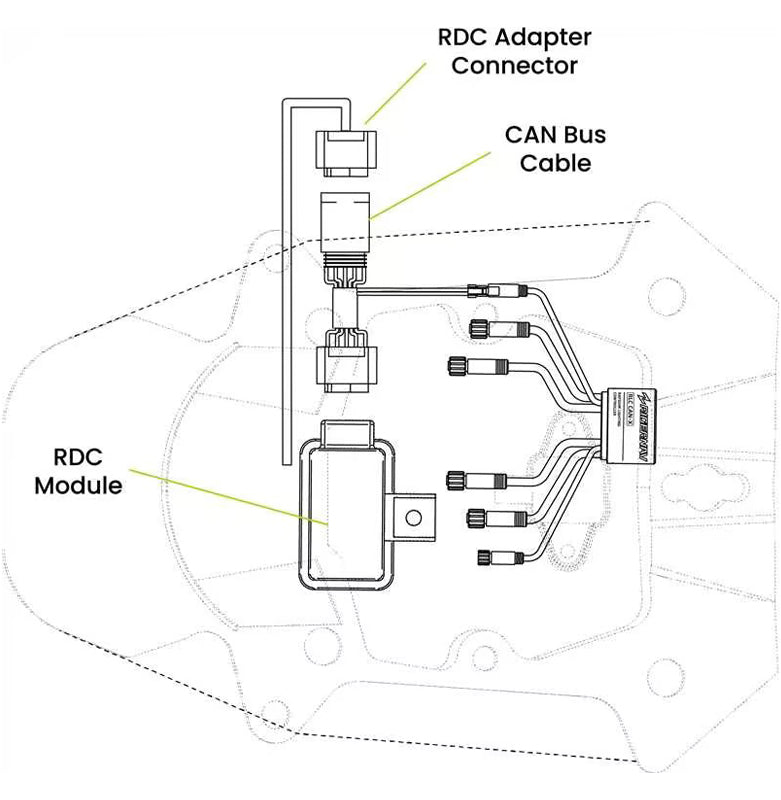

Příklad zapojení přes RDC.

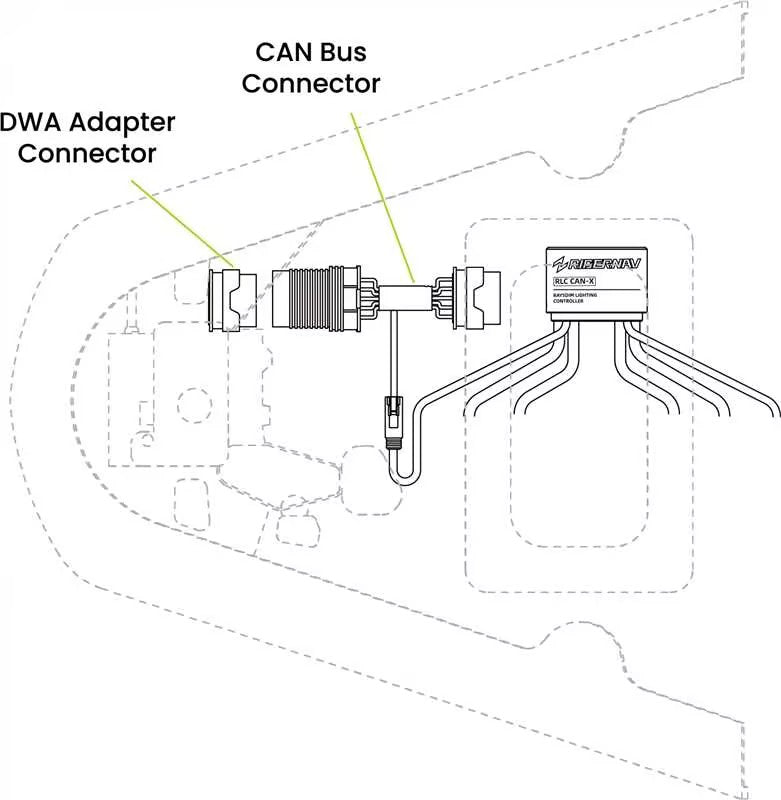

Příklad zapojení přes DWA.
Schémata znázorňují celé zapojení s řídicí jednotkou. Její umístění a poloha konektorů se liší podle motocyklu.
Instalace sestavy RLC CAN-X ve videu
Podívejte se na připojení systému RLC CAN-X a světel Q5 Pro na BMW.
Obsah balení
1× adaptérový kabel ve zvolené variantě: 4pin RDC, 6pin DWA nebo 8pin RDC.
Řídicí jednotka RLC CAN-X, světla Q5 Pro a moduly BMW RDC/DWA nejsou součástí balení.
