přídavné ovládání BMW WonderWheel pro android navigace CARPE ITER BMW Control Kit
Kód: 234311Související produkty
Detailní popis produktu
Carpe Iter BMW Control Kit
Kompletní sada, která umožní ovládat Android navigaci pomocí originálního BMW Multi-Controlleru neboli WonderWheelu a zároveň přidá čtyři další tlačítka na pravou stranu k plynové rukojeti.

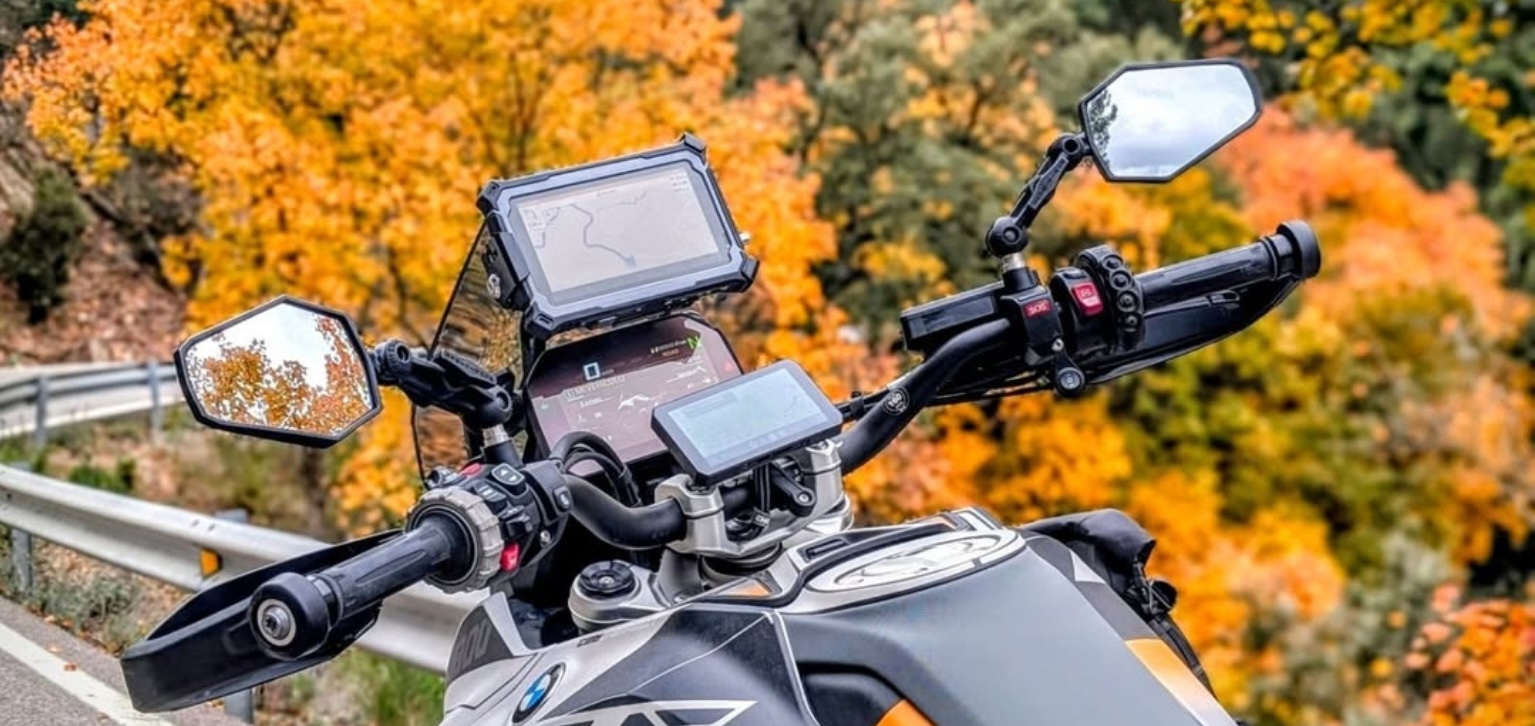

Ovládání navigace bez pouštění řídítek
Carpe Iter BMW Control Kit propojuje originální ovládání motocyklu BMW s navigačním zařízením se systémem Android. Pomocí BMW WonderWheelu a přídavných tlačítek můžete podle používané aplikace například přibližovat a oddalovat mapu, posouvat ji všemi směry, znovu vycentrovat aktuální polohu, potvrzovat volby, procházet nabídky nebo spouštět další funkce navigačních a rally aplikací.
Nejedná se tedy pouze o adaptér, který zpřístupní WonderWheel. Součástí kompletní sady jsou také čtyři mechanická tlačítka BMW Control Buttons, která se instalují na pravou stranu řídítek přímo k tělesu elektronické plynové rukojeti. Původní ovladače motocyklu zůstávají na svém místě a nadále fungují beze změny.
Samotný WonderWheel poskytuje až 6 ovládacích funkcí. Po přidání čtyř tlačítek lze při využití krátkého a dlouhého stisku získat až 14 ovládacích funkcí.
Co přesně BMW Control Kit obsahuje?

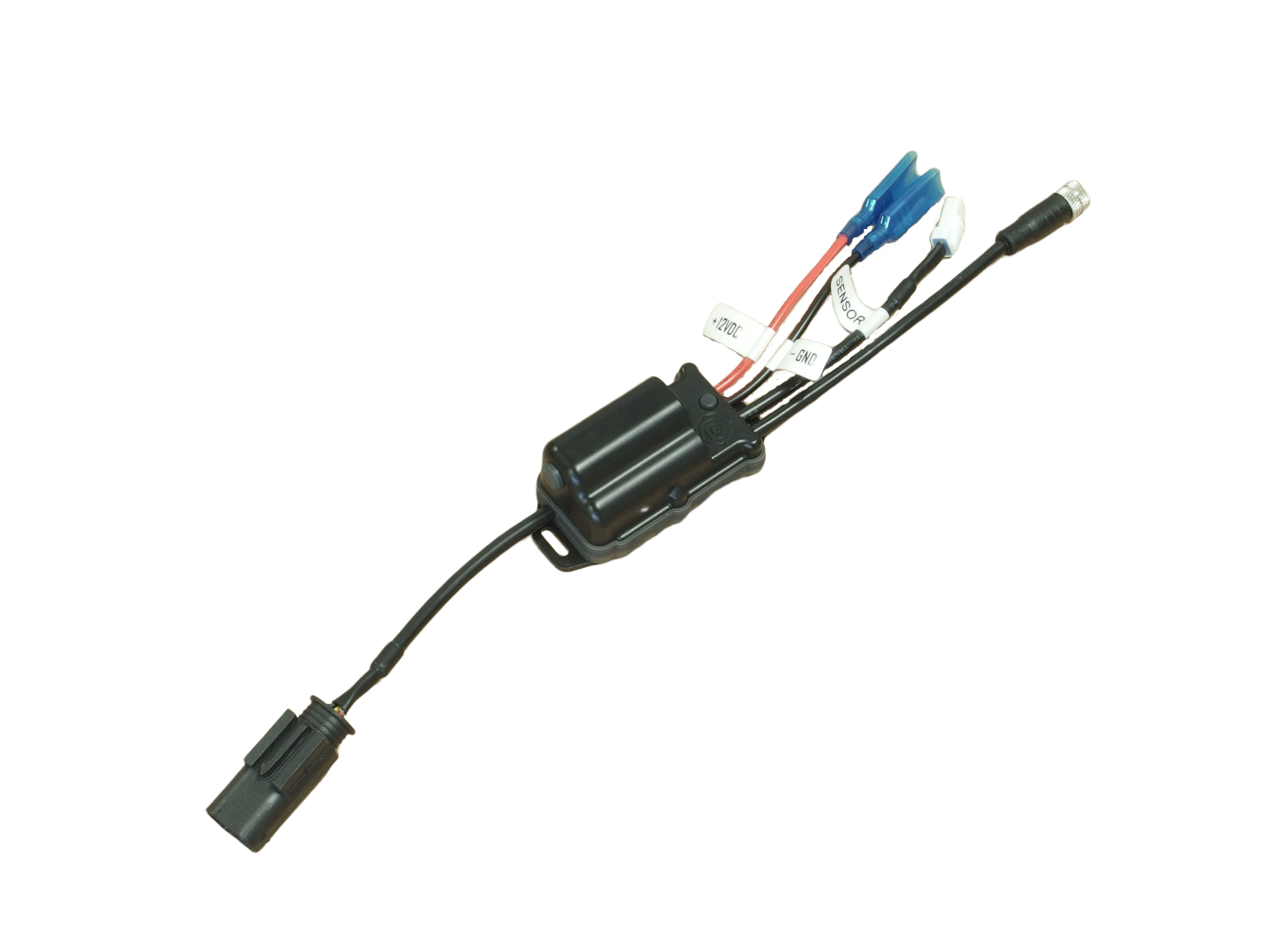

BMW Control Hub
Hlavní řídicí jednotka celé sestavy. Připojuje se do originálního konektoru BMW Navigator, přijímá povely z WonderWheelu a přes Bluetooth je odesílá do navigačního zařízení.
Hub lze zakoupit také samostatně. Je vhodný pro jezdce, kteří chtějí ovládat navigaci pouze pomocí WonderWheelu a nepotřebují čtyři přídavná tlačítka u plynové rukojeti.
Zobrazit samostatný BMW Control Hub

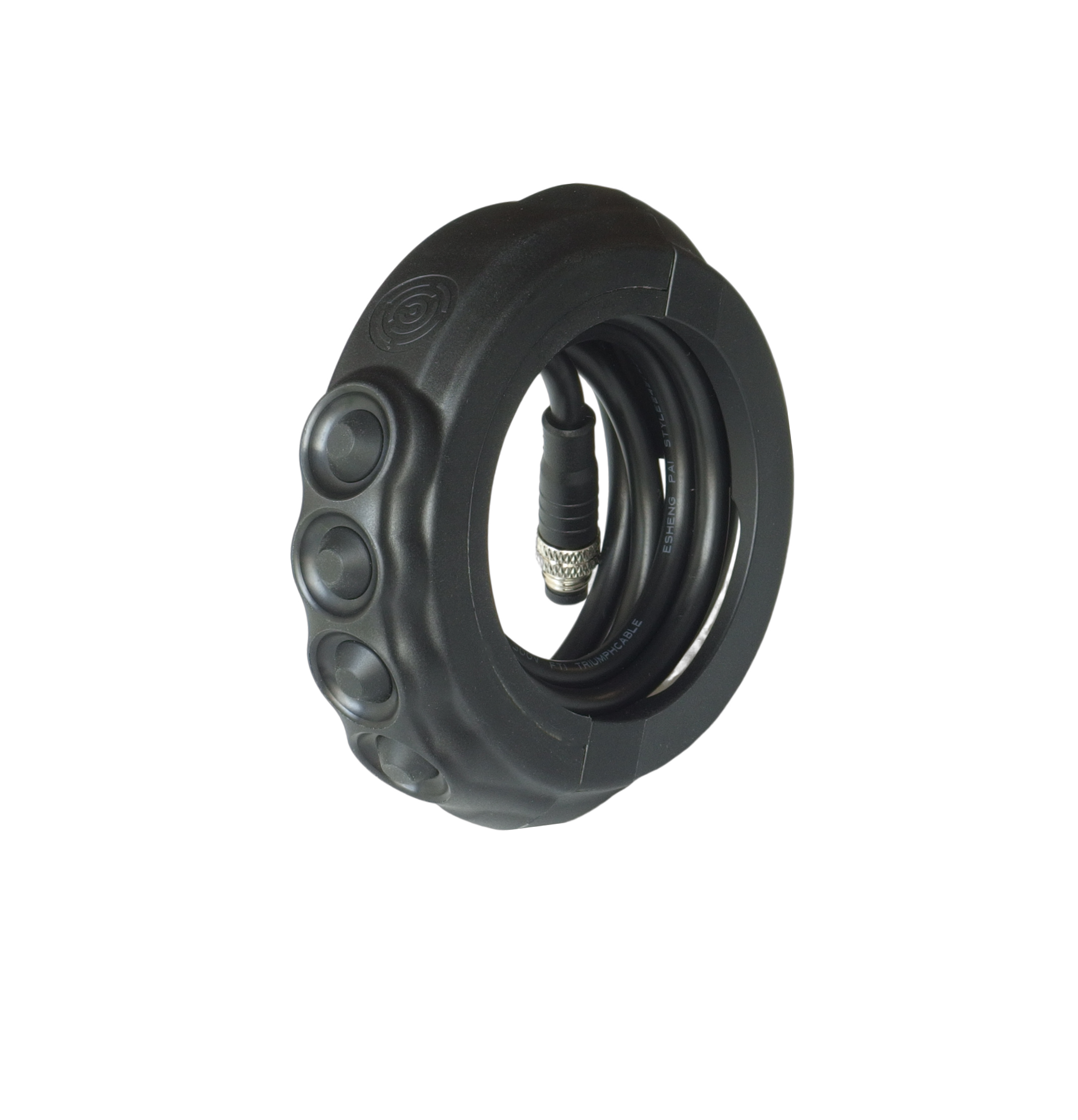

BMW Control Buttons
Čtyři přídavná tlačítka tvarovaná pro montáž na originální těleso elektronické plynové rukojeti BMW. Rozšiřují možnosti WonderWheelu například o pohodlný posun mapy nahoru, dolů, doleva a doprava.
Tlačítka nefungují samostatně a musí být připojena k BMW Control Hubu. Jestliže si nejprve pořídíte pouze Hub, můžete tlačítka kdykoliv později samostatně dokoupit.
Zobrazit samostatná BMW Control ButtonsCo lze pomocí sady ovládat?
- přibližování a oddalování mapy pomocí WonderWheelu,
- posouvání mapy nahoru, dolů, doleva a doprava,
- vycentrování mapy na aktuální polohu,
- potvrzování voleb a návrat v nabídkách,
- pohyb v prostředí podporovaných aplikací,
- spouštění funkcí přiřazených krátkému nebo dlouhému stisku,
- ovládání jasu, hlasitosti a multimédií prostřednictvím Carpe Iter HUD,
- uzamknutí dotykového displeje například při jízdě v silném dešti,
- rychlý přístup k vybraným aplikacím a funkcím systému Android.
Konkrétní dostupné povely se mohou lišit podle používané aplikace, její verze a nastaveného profilu ovladače.
Nastavitelné funkce tlačítek
Rozložení ovládání lze spravovat v aplikaci Carpe Iter NGH – Next-gen HUD. Nastavit můžete globální chování ovladače i podporované profily pro jednotlivé aplikace. Jednomu ovládacímu prvku lze v podporovaném rozsahu přiřadit různé funkce pro krátký a dlouhý stisk.
NGH zároveň automaticky rozpoznává řadu podporovaných aplikací a podle právě spuštěné aplikace dokáže změnit profil ovládání. Při přechodu například z DMD2 do Mapy.cz nebo OsmAnd tak není nutné ručně přepínat nastavení ovladače.
Zapojení a spárování
1. Připojení BMW Control Hubu
Hub se zapojí do originálního třípinového konektoru určeného pro držák BMW Navigator. Není nutné stříhat kabely, napojovat zařízení přímo na CAN-Bus ani zasahovat do originální elektroinstalace motocyklu.
2. Montáž BMW Control Buttons
Tlačítka se připevní na těleso kompatibilní elektronické plynové rukojeti a jejich kabel se připojí přímo do BMW Control Hubu. Originální ovládací prvky není nutné přemisťovat.
3. Spárování s navigací
BMW Control Hub komunikuje s navigačním zařízením prostřednictvím Bluetooth 5.0. Párování, aktualizace a nastavení se provádějí v aplikaci Carpe Iter NGH.
4. Aktivace WonderWheelu
U motocyklů s TFT displejem je zpravidla nutné přepnout ovladač do režimu NAV dlouhým stisknutím horní části tlačítka MENU. U modelů bez TFT displeje obvykle není další aktivace potřebná.
Podle konkrétního modelu může být nutné sejmout menší kryt nebo část masky, aby byl konektor BMW Navigator přístupný. Do kabeláže motocyklu se však nezasahuje.
Data z motocyklu přímo v navigaci
BMW Control Hub neslouží pouze k přenosu povelů z WonderWheelu. Z originálního připojení dokáže získávat také dostupná provozní data motocyklu a přenášet je do navigačního zařízení.
V rozhraní Carpe Iter NGH lze podle konkrétního modelu motocyklu, jeho výbavy a aktuální verze softwaru zobrazit například:
- aktuální rychlost,
- otáčky motoru,
- zařazený rychlostní stupeň,
- teplotu motoru a další podporované provozní údaje.
Pro rally použití lze k Hubu volitelně připojit také samostatný snímač předního kola, který umožňuje přesné měření ujeté vzdálenosti nezávisle na GPS. Snímač není součástí základního balení.
Kompatibilní navigační zařízení
BMW Control Kit je určen pro zařízení se systémem Android, která podporují Bluetooth a aplikaci Carpe Iter NGH.
| Carpe Iter CI Pad | Plná kompatibilita s aplikací NGH a ovladači Carpe Iter. |
| Zařízení DMD | Kompatibilní například s DMD T865X, T880X, DMD Remote Display a dalšími Android zařízeními schopnými provozovat DMD2 a NGH. |
| Android telefony a tablety | Použití je možné s běžným Android telefonem, tabletem nebo odolnou Android navigací po instalaci potřebné aplikace. |
| Carpe Iter Caretta | Caretta má vlastní podporu BMW WonderWheelu. BMW Control Kit je proto potřeba hlavně tehdy, když chcete k WonderWheelu přidat také čtyři BMW Control Buttons. |
BMW Control Kit a Carpe Iter Caretta
Máte Carettu? Tady je nejjednodušší vysvětlení:
Caretta už sama o sobě umí komunikovat s BMW WonderWheelem. Její držák lze pomocí BMW Navigator kabelu připojit přímo do originálního třípinového konektoru motocyklu. Tím získá napájení i povely z WonderWheelu.
Jestliže vám stačí pouze ovládání pomocí WonderWheelu, BMW Control Kit k Carettě nepotřebujete.
BMW Control Kit má u Caretty smysl ve chvíli, kdy chcete přidat také čtyři tlačítka BMW Control Buttons u plynové rukojeti.
V takovém případě se do originálního BMW Navigator konektoru zapojí BMW Control Hub. Caretta se již nemůže napájet přímo ze stejného konektoru, a proto se její držák připojí k pomocným spínaným výstupům + a − na BMW Control Hubu.
K připojení lze použít standardní univerzální napájecí kabel Caretty, který je součástí základního balení Caretty. Jeho koncovky se přizpůsobí výstupům Faston na BMW Control Hubu.
Další možností je použít adaptér, který se připojí k napájecím výstupům BMW Control Hubu a vytvoří připojení pro kolébku nebo kabel typu BMW Navigator / ConnectedRide.
Zobrazit napájecí adaptérPo tomto zapojení získává Caretta napájení z výstupu BMW Control Hubu. Povely z originálního WonderWheelu i ze čtyř přídavných tlačítek přijímá bezdrátově přes Bluetooth.
Kompatibilní motocykly BMW
| Modelová řada | Uváděné kompatibilní modely | Poznámka |
|---|---|---|
| R 1200 | R 1200 GS, R 1200 GSA | Modelový rok 2013 a novější, elektronický plyn. |
| R 1250 | R 1250 GS, R 1250 GSA | Analogový i TFT přístrojový panel. |
| R 1300 | R 1300 GS, R 1300 GSA | Konektor se nachází pod přední maskou. |
| F 850 | F 850 GS, F 850 GSA, F 850 GSA Rallye | Vyžadován BMW Multi-Controller. |
| F 900 GS | F 900 GS, F 900 GSA | U F 900 GS modelového roku 2026 a novějšího mají některé verze odlišné těleso plynu, na které BMW Control Buttons nepasují. |
| F 900 XR | F 900 XR | Výrobcem otestovaný model. |
| S 1000 XR | S 1000 XR K49 do roku 2019 | Nutné zkontrolovat konkrétní typ elektronické plynové rukojeti. Novější K69 není s tlačítky kompatibilní. |
- rok výroby 2013 nebo novější,
- funkční BMW Multi-Controller neboli WonderWheel,
- aktivovanou volbu navigace ve firmwaru motocyklu,
- kompatibilní elektronickou plynovou rukojeť pro montáž BMW Control Buttons.
Seznam kompatibilních modelů se postupně rozšiřuje a může se měnit podle nových modelových roků a použitých typů plynových rukojetí. Před objednáním doporučujeme zkontrolovat také aktuální seznam přímo u výrobce.
Aktuální kompatibilita na stránce výrobceTechnické specifikace
| Provozní napětí | 10–16 V DC |
| Průměrná spotřeba | Přibližně 5 mA při 12 V, aktivním Bluetooth a snímači kola |
| Bezdrátová komunikace | Bluetooth 5.0 Low Energy |
| Provozní frekvence | 2,402–2,480 GHz |
| Provozní a skladovací teplota | −15 až +60 °C |
| Provozní vlhkost | 0–95 % |
| Skladovací vlhkost | 0–70 % |
| Rozměry BMW Control Hubu | 33,6 × 55,5 × 31 mm bez kabeláže |
| Přídavné ovládací prvky | 4 mechanická tlačítka |
| Výstup pro napájení příslušenství | Spínaný 12V výstup, konektory Faston 6,3 mm |
| Konektor BMW Control Buttons | M8, 8 pinů |
| Signalizace | RGB LED na BMW Control Hubu |
| Odolnost | Konstrukce odolná proti vodě a prachu pro použití na motocyklu; výrobce neuvádí oficiálně certifikované IP krytí |
Obsah balení
- 1× Carpe Iter BMW Control Hub s integrovanou kabeláží,
- 1× Carpe Iter BMW Control Buttons se čtyřmi tlačítky,
- kabel pro propojení BMW Control Buttons s BMW Control Hubem.
Pro koho je BMW Control Kit vhodný?
Pro jezdce na kompatibilním BMW, kteří chtějí bezpečně a pohodlně ovládat Android navigaci bez pouštění řídítek. Kompletní sada využije originální WonderWheel, přidá čtyři snadno dostupná tlačítka u plynové rukojeti, umožní zobrazovat data motocyklu a přitom nevyžaduje složité zásahy do originální elektroinstalace.
Doplňkové parametry
| Kategorie: | Příslušenství |
|---|---|
| EAN: | 8594231620042 |
