univerzální ovladač RIDERNAV pro světla Q5 Pro
Kód: NAV0020Detailní popis produktu
RIDERNAV · NAV0020 · OVLÁDACÍ SADA RLC3
Světla Q5 Pro
pod kontrolou jedním palcem.
Přizpůsobte světlo cestě před sebou. Otočný ovladač RLC3 umožňuje pohodlné nastavení jasu i v rukavicích. Ovládací sada s kabeláží propojí jednu dvojici RiderNav Q5 Pro s 12V elektrickou soustavou motocyklu.

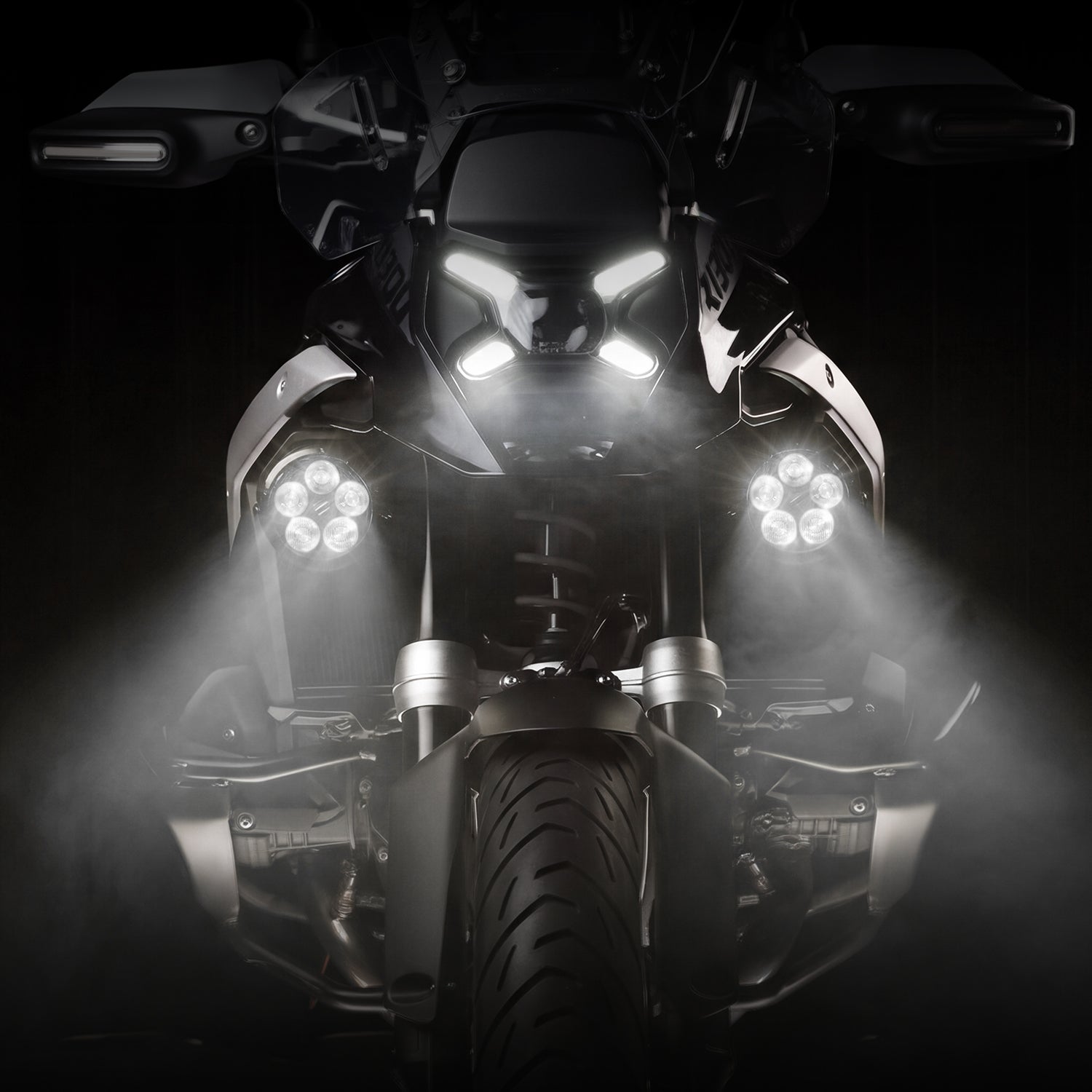

Světla Q5 Pro na motorce. Světla nejsou součástí ovládací sady RLC3.

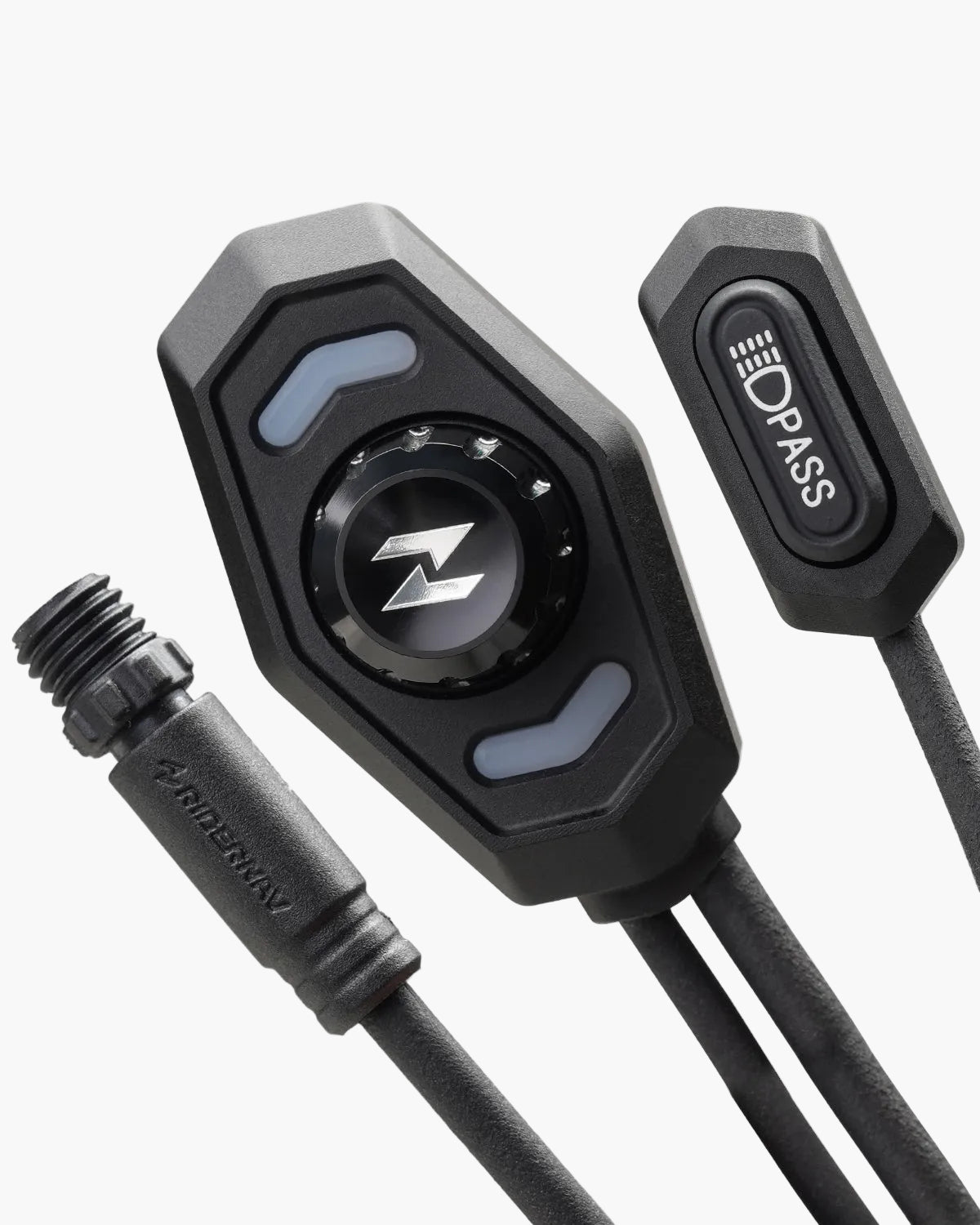

Otočte. Stiskněte. Jeďte.
Stiskem kolečka světla zapnete nebo vypnete. Otáčením doprava přidáváte jas, doleva jej ubíráte. Plynulé stmívání usnadní přechod z tmavé okresky do osvětlené obce.
Bez aplikace a procházení menu. Hmatatelné kolečko máte u ruky a nastavený jas zůstává uložený v paměti.
Podsvícení přechází ze zelené při nižším jasu do modré při vyšším, takže nastavení poznáte i pohledem.
Co všechno můžete ovládat
Zapnutí, vypnutí a plynulé nastavení intenzity světel Q5 Pro.
Samostatné tlačítko PASS zpřístupní ovládání dálkového režimu.
Přepínání barvy denního světla (DRL). Žluté DRL slouží ke zviditelnění motocyklu; hlavní osvětlení vozovky zůstává bílé.
Výstražné režimy pro výraznější světelný signál.
Po připojení příslušných signálových vodičů mohou světla reagovat na dálková světla a delší stisk klaksonu.
Pro jakou sestavu je RLC3 určen?
Pro jednu dvojici světel RiderNav Q5 Pro a motocykl s 12V soustavou. Univerzální provedení znamená zapojení přes baterii a ACC napříč značkami motocyklů. Nejde o univerzální ovladač libovolných LED světel.
RLC3 používá vlastní kolečko a tlačítko. Ovládání přes originální BMW WonderWheel zajišťuje jiná sada – RLC CAN-X. Světla Q5 Pro se prodávají samostatně.
Montáž a zapojení přehledně

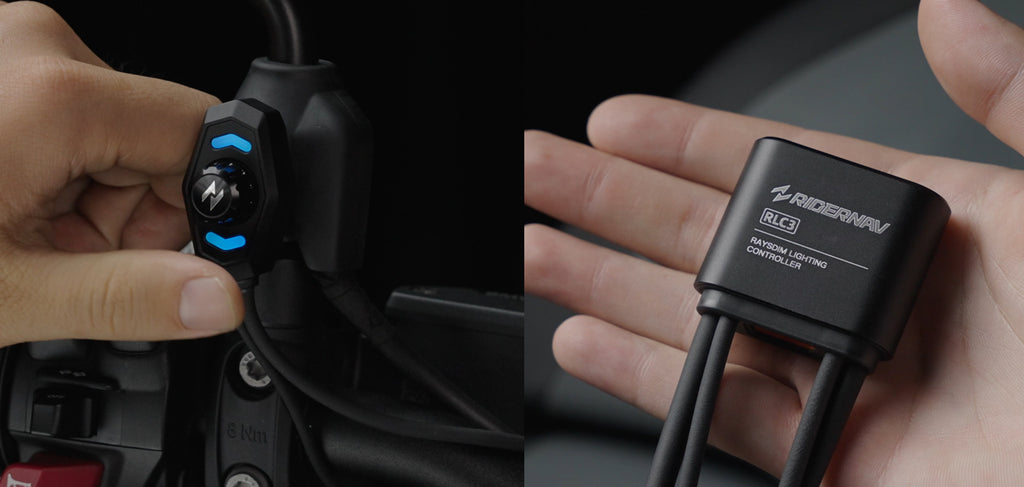

RLC3 v praxi: otočný ovladač u levé rukojeti a kompaktní řídicí jednotka.

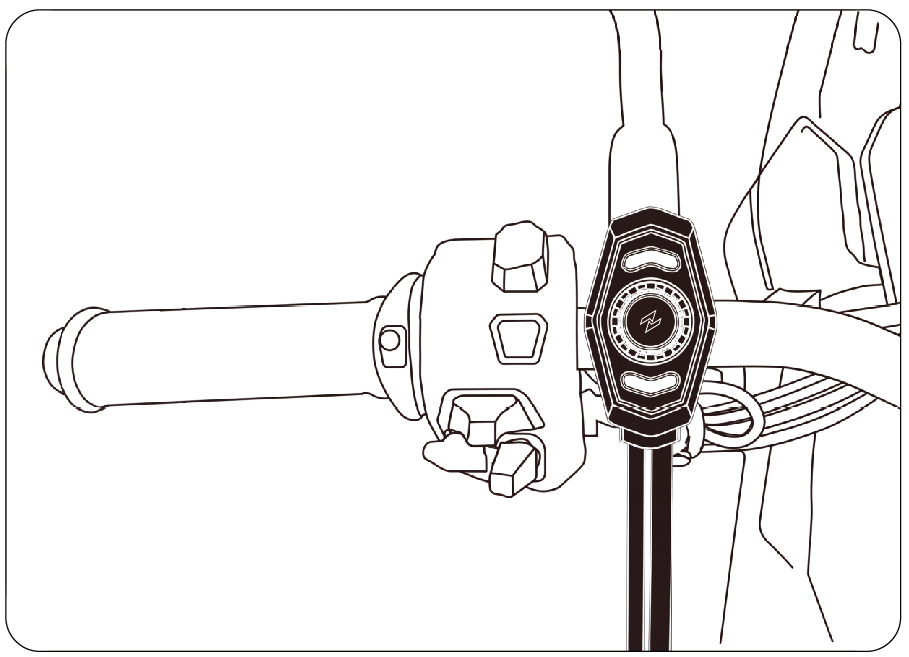

1. Ovládání na dosah ruky

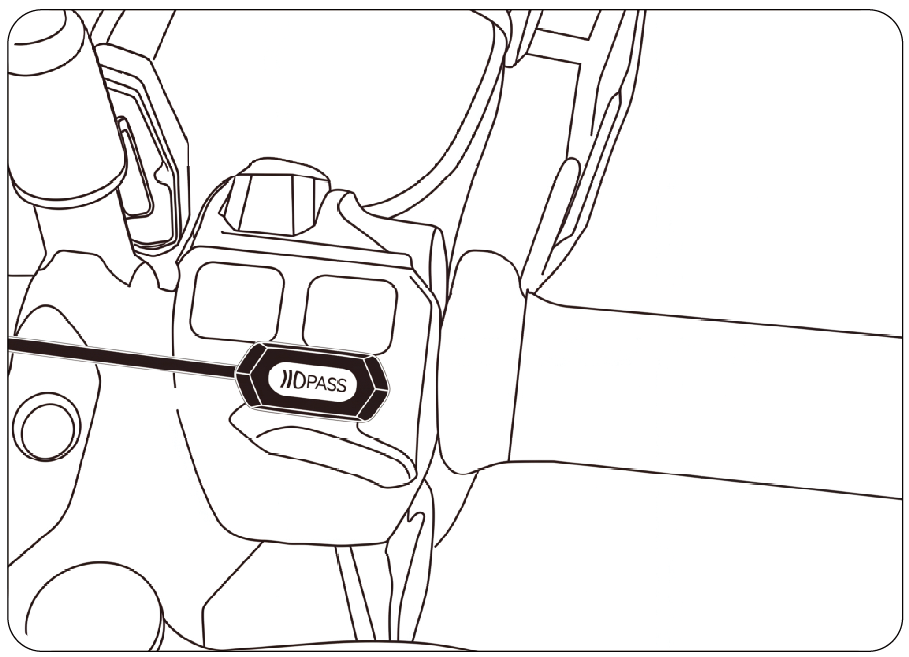

Přiložený držák upevněte u montážního bodu zpětného zrcátka. Tlačítko PASS přilepte 3M lepicí plochou na čisté místo poblíž rukojeti.
2. Napájení a kabeláž
Při odpojeném napájení vyjměte pojistku kabelového svazku. Červený vodič patří na plus baterie, černý na minus. ACC připojte na jištěný okruh s napětím 12–15 V pouze při zapnutém zapalování, za pojistkou motocyklu. ACC je spínací signál; hlavní napájení světel vede z baterie.
Modulárními konektory propojte jednotku, ovládání a obě světla. Jednotku pevně zajistěte mimo zdroje tepla. Pojistku vraťte až po kontrole spojů. Konektor XT60 není plně vodotěsný – chraňte jej před zatékáním a hromaděním vody.
3. Volitelné propojení s dálkovými a klaksonem
Dálková světla: signálový vodič připojte na kladný spínaný přívod originálního dálkového světla. Synchronizace funguje u světlometů spínaných napájením; nelze ji přímo použít pro každý elektronicky řízený světlomet.
Klakson: s připojeným signálem klaksonu spustí delší zatroubení výstražné blikání. Krátké zatroubení jej nespustí. Bez těchto dvou volitelných propojení zůstává k dispozici ruční ovládání RLC3.
Montáž RLC3 a Q5 Pro ve videu
Podívejte se na postup instalace ovládací sady a světel přímo na motorce.
Co dostanete v balení
- 1× řídicí jednotka
- 1× otočný ovladač s tlačítkem PASS
- 1× montážní držák ovladače
- 2× šroub M3 × 5,5 mm
- 1× napájecí kabel s vodičem ACC
- 1× prodlužovací kabel ovladače s konektorem M8
- 1× prodlužovací kabel signálu dálkového světla

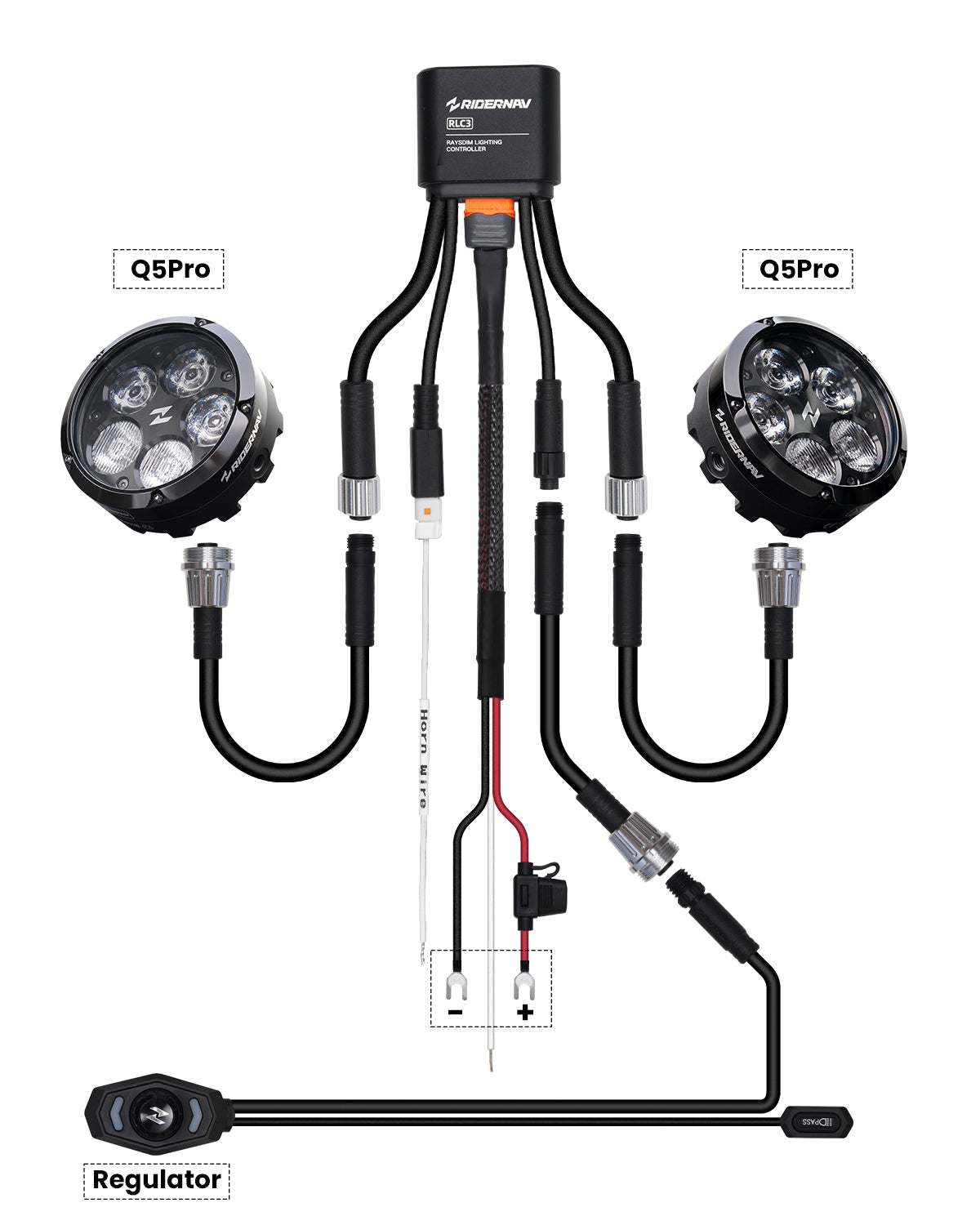

Světla na schématu nejsou součástí balení.
