ovladač pro světla Q5 Pro pro motocykly BMW RIDERNAV RLC CAN-X Controller Kit
Kód: NAV0022-4PIN
Detailní popis produktu
RIDERNAV · NAV0022 · RLC CAN-X
Vaše BMW. Vaše ovládání.
Světla pod kontrolou.
Ovládejte přídavná světla Q5 Pro originálními prvky BMW. Řídicí jednotka RLC CAN-X propojí světla s motocyklem přes CAN-Bus a využije WonderWheel i tlačítka, která už máte na řídítkách.

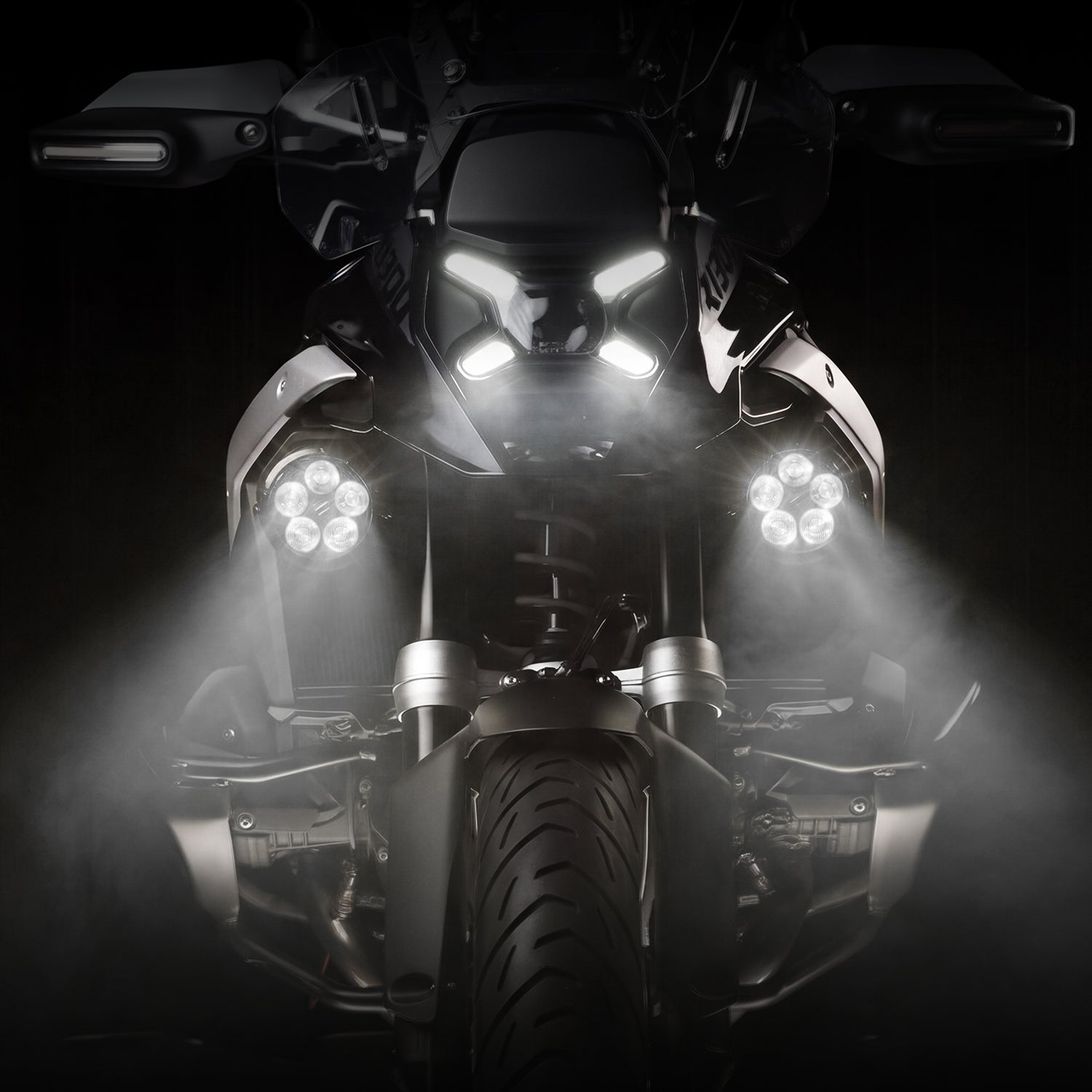

Ukázka sestavy na motorce. Světla Q5 Pro nejsou součástí ovládací sady.
Přirozené ovládání bez dalšího přepínače

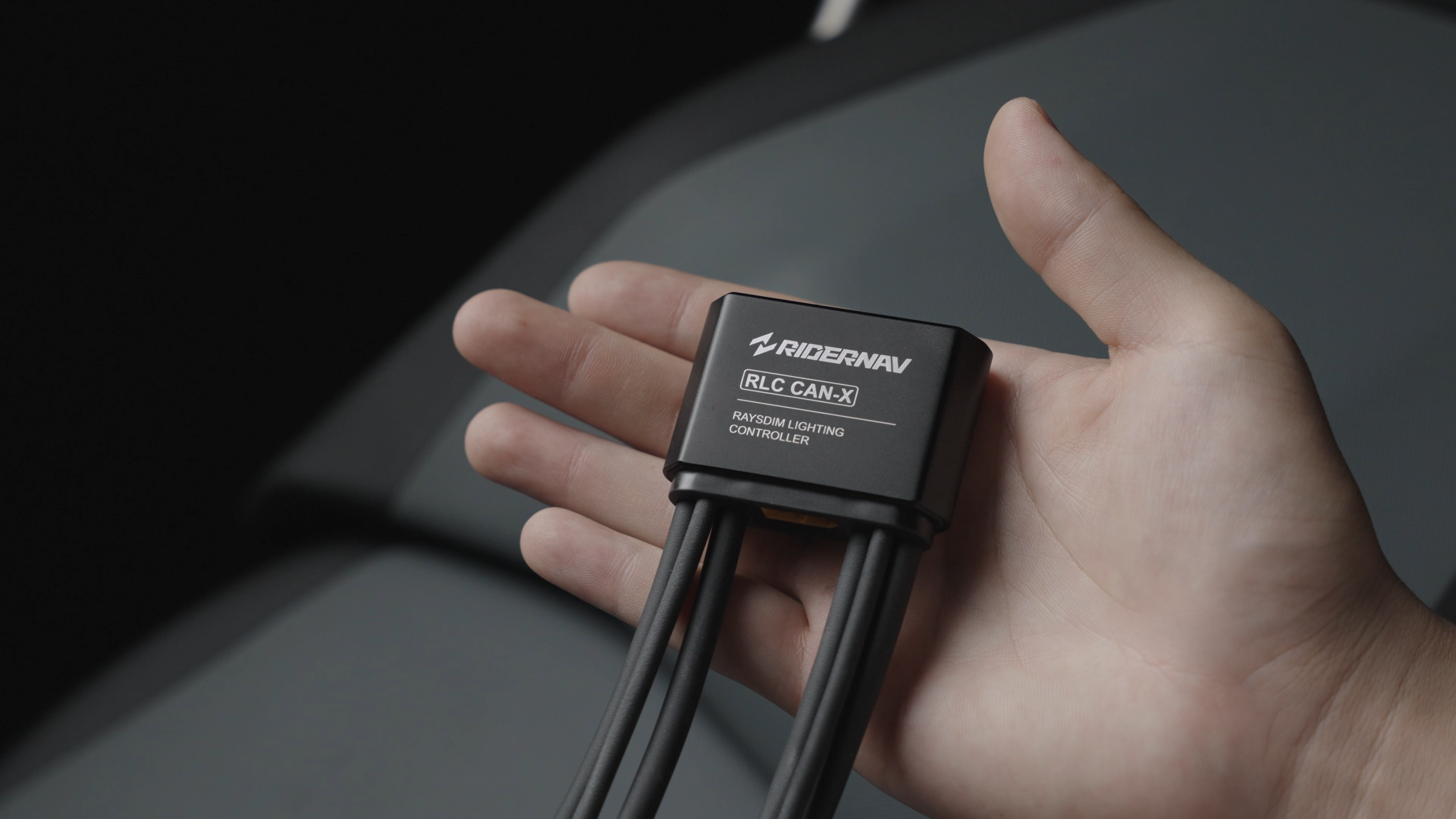

Jas upravíte kolečkem BMW WonderWheel. Na řídítka nemusíte přidávat samostatný ovladač. Kompaktní jednotku umístíte mimo kokpit a připojíte konektory bez stříhání původních vodičů.

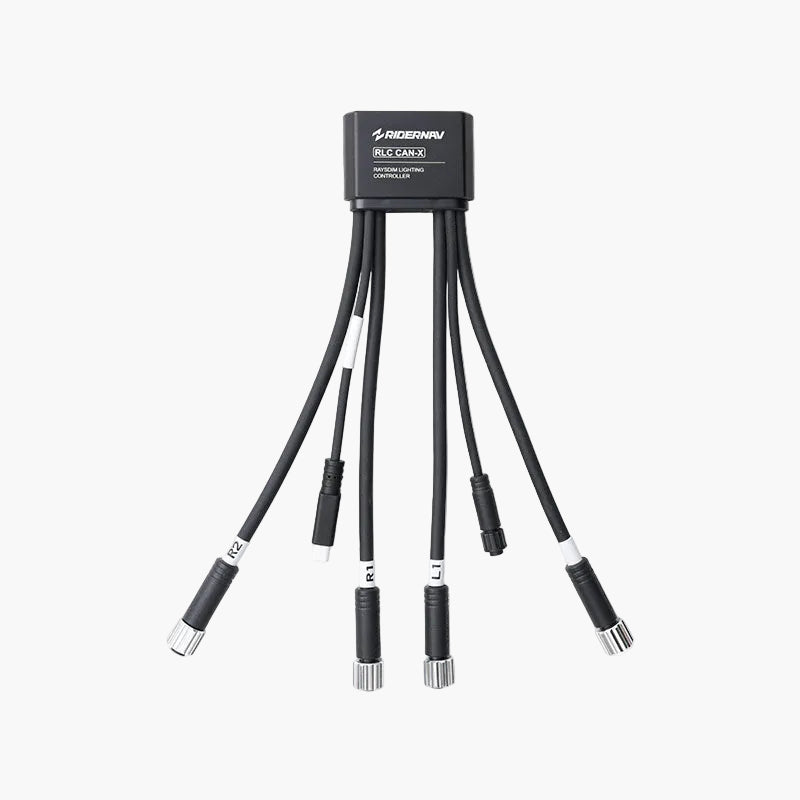

Až dvě dvojice světel, dvě samostatné skupiny. Čtyři výstupy L1/R1 a L2/R2 dovolují používat skupiny jednotlivě nebo společně. Paměť obnoví poslední stav zapnutí skupin při dalším spuštění.
Ovládání v praxi
Podívejte se, jak Q5 Pro reagují na originální ovládání BMW.
Ukázka ovládání · 19 sekund
Co RLC CAN-X umí
Nastavení intenzity přes WonderWheel; samostatné zapnutí a vypnutí obou skupin originálními tlačítky BMW.
Přídavná světla reagují na ovládání dálkových světel motocyklu.
Světelné signály Q5 Pro se synchronizují se směrovkami a výstražným blikáním BMW.
Souvislý stroboskopický režim a blikání při delším stisku klaksonu. Krátké zatroubení blikání nespouští.
Podpora režimu denního svícení Q5 Pro (DRL).
Určeno pro Q5 Pro a kompatibilní BMW
Pro regulaci kolečkem je potřeba BMW WonderWheel / Multi-Controller. Funkce navázané na originální ovladače vyžadují odpovídající výbavu motocyklu. RLC CAN-X je určen pro světla RiderNav Q5 Pro; není univerzálním regulátorem libovolných LED světel.
Tři varianty podle vašeho BMW
Vyberte model i odpovídající konektor. 4pin a 8pin používají rozhraní RDC (kontrola tlaku v pneumatikách), 6pin rozhraní DWA (alarm). Počet pinů neudává počet světel.

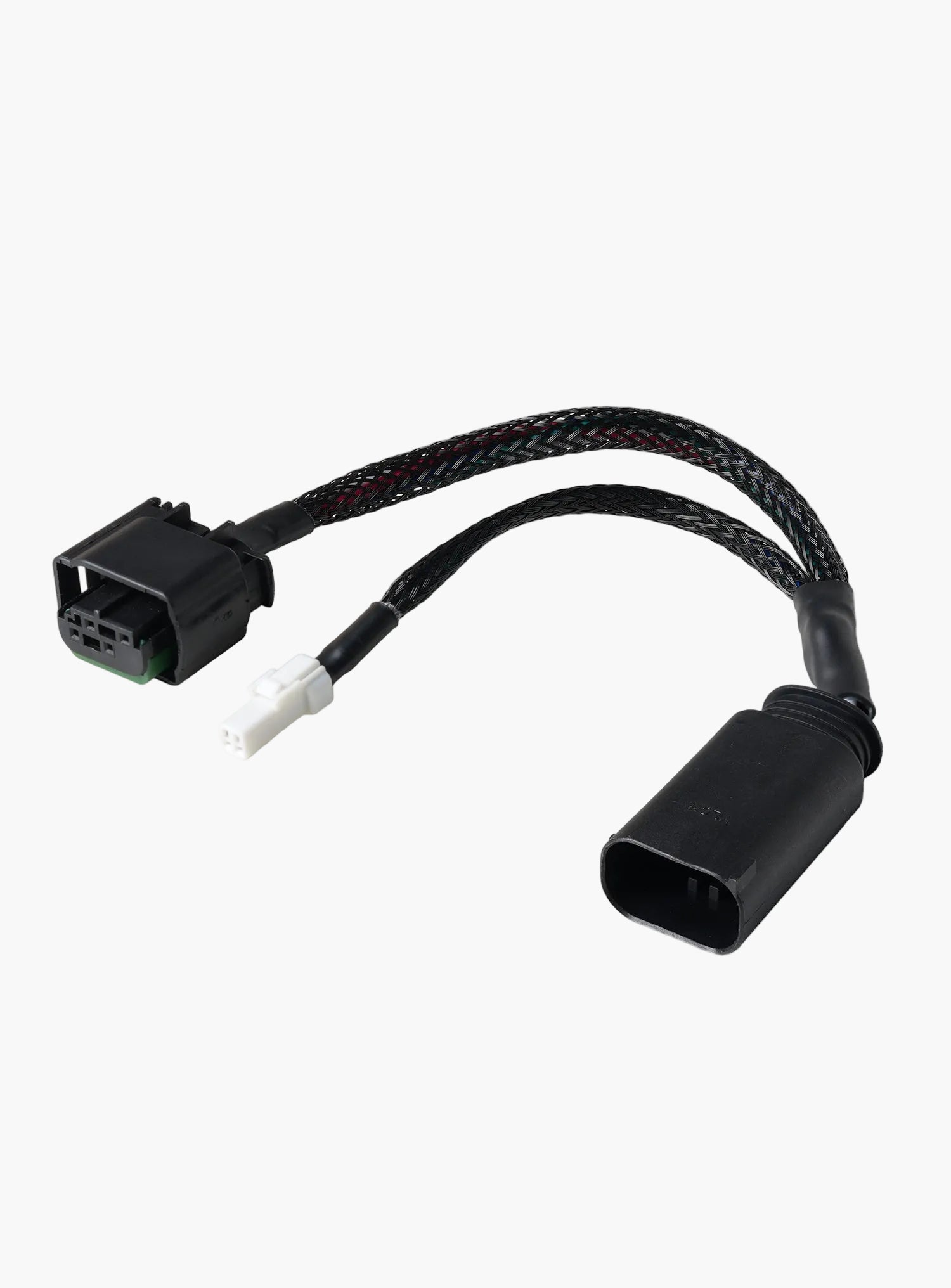

| 4pin · RDC RLC CAN-X + připojení 4pin |

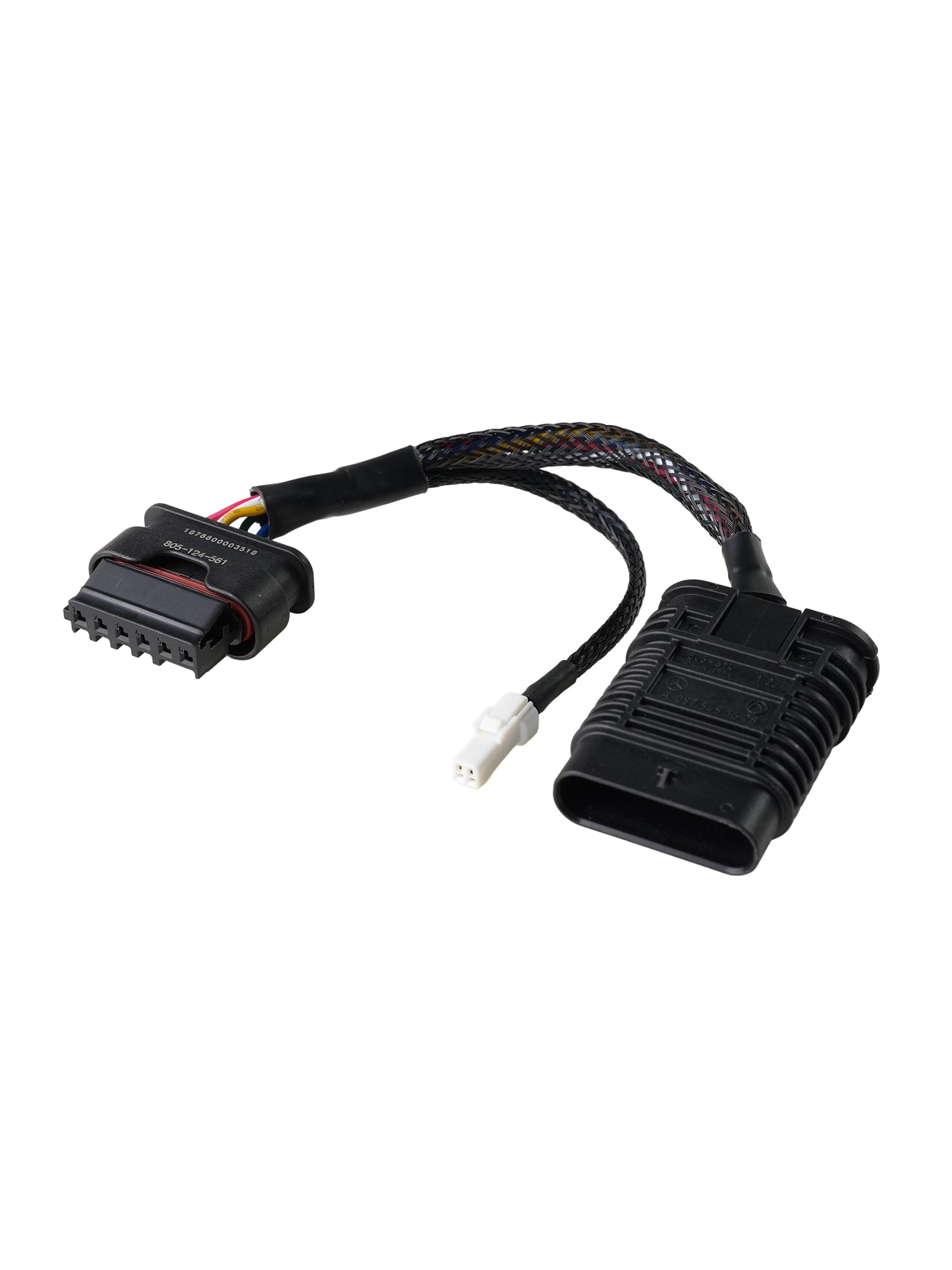

6pin · DWA RLC CAN-X + připojení 6pin |

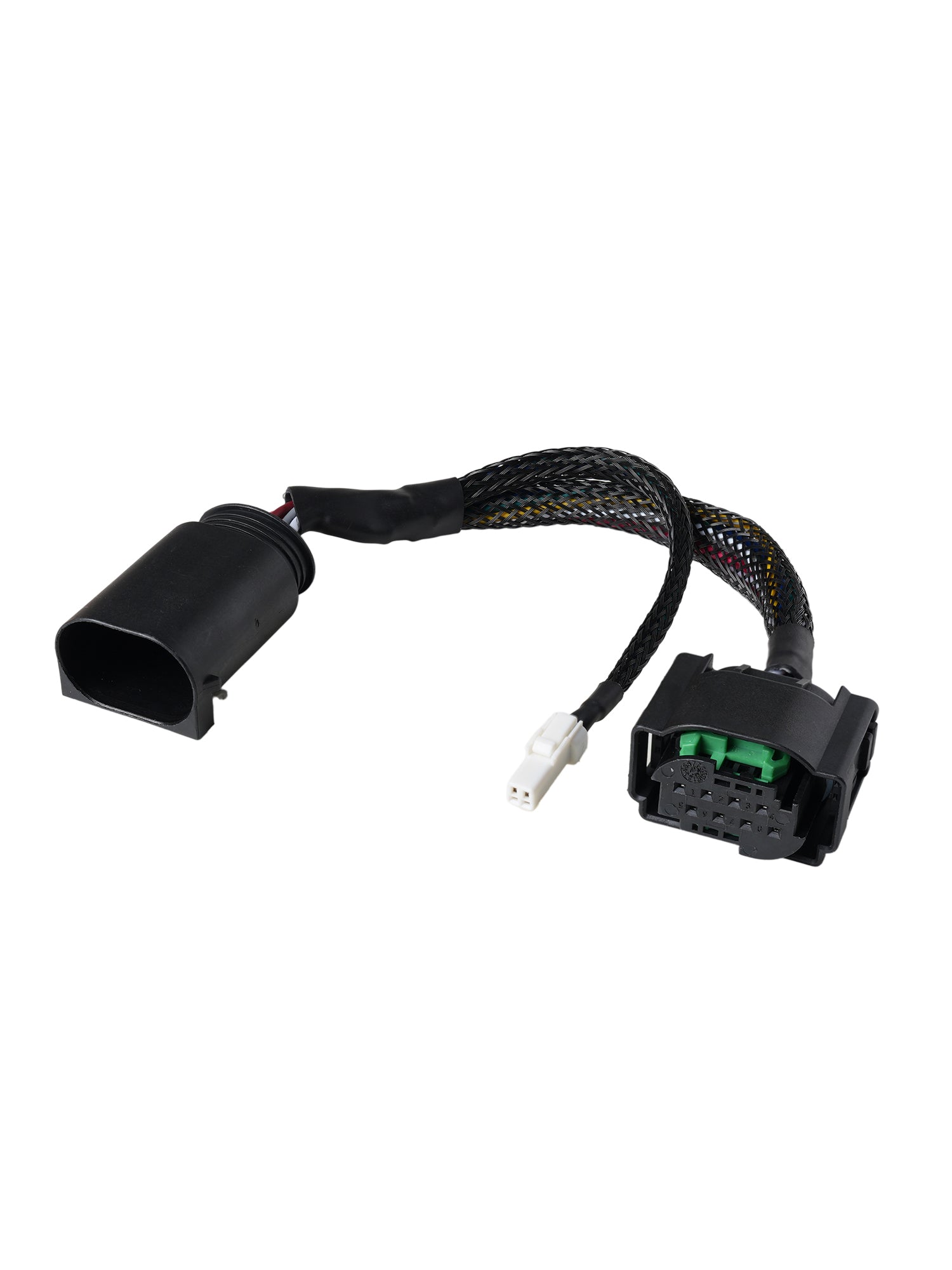

8pin · RDC RLC CAN-X + připojení 8pin |
|---|---|---|
 |
 |
 |
| Připojení: 4pin RDC | Připojení: 6pin DWA | Připojení: 8pin RDC |
| Kompatibilní BMWR1200GS / GS Adventure R1250GS / GS Adventure R1200R · R1200RT · R1250RT |
Kompatibilní BMWR1300GS R1300GS Adventure |
Kompatibilní BMWK1600 GT / GTL / Bagger / Grand America F750GS F850GS / GS Adventure F900R / F900XR / F900GS R18 – všechny varianty S1000XR C400X / C400GT |
Na úzkém displeji lze tabulku posunout do stran.
Tabulka platí pro uvedené modely s odpovídajícím rozhraním RDC/DWA. Shodný název modelu sám o sobě nenahrazuje shodu konektoru.
Každá varianta obsahuje řídicí jednotku RLC CAN-X, napájecí kabel XT60 a jeden odpovídající adaptér. Fotografie v tabulce ukazují adaptér dodávaný se zvolenou sadou.
Jiná značka motocyklu nebo BMW bez podpory CAN-X?
Pro světla Q5 Pro zvolte univerzální ovládací sadu RiderNav RLC3. Je řešením pro motocykly jiných značek i BMW, která nejsou kompatibilní s RLC CAN-X. K provozu potřebuje 12V elektrickou soustavu, napájení z baterie a spínaný signál zapalování ACC.
RLC3 používá vlastní otočné kolečko a tlačítko PASS. U jedné dvojice Q5 Pro umožňuje zapnutí, vypnutí, plynulé nastavení jasu, ovládání denního svícení a výstražné režimy. Synchronizace s dálkovými světly a klaksonem vyžaduje připojení příslušných signálových vodičů.
RLC3 nepotřebuje kompatibilní rozhraní BMW CAN-Bus ani adaptéry 4pin / 6pin / 8pin. Světla ovládáte přímo ovladačem RLC3; integraci do BMW WonderWheel poskytuje RLC CAN-X.
Prohlédnout univerzální sadu RLC3Montáž a připojení
- Jednotku pevně zajistěte na větraném místě mimo motor, chladič a výfuk.
- Přes zvolený adaptér propojte vstup CAN s konektorem RDC/DWA, obvykle pod sedlem. U připojeného modulu vložte adaptér mezi modul a původní kabeláž.
- Připojte napájecí kabel XT60 k napájení motocyklu a světla k označeným výstupům. CAN slouží ke komunikaci; nenahrazuje napájení světel.
- Zajistěte konektory a kabely bez pnutí a skřípnutí. Před jízdou ověřte ovládání i funkce obou používaných skupin.

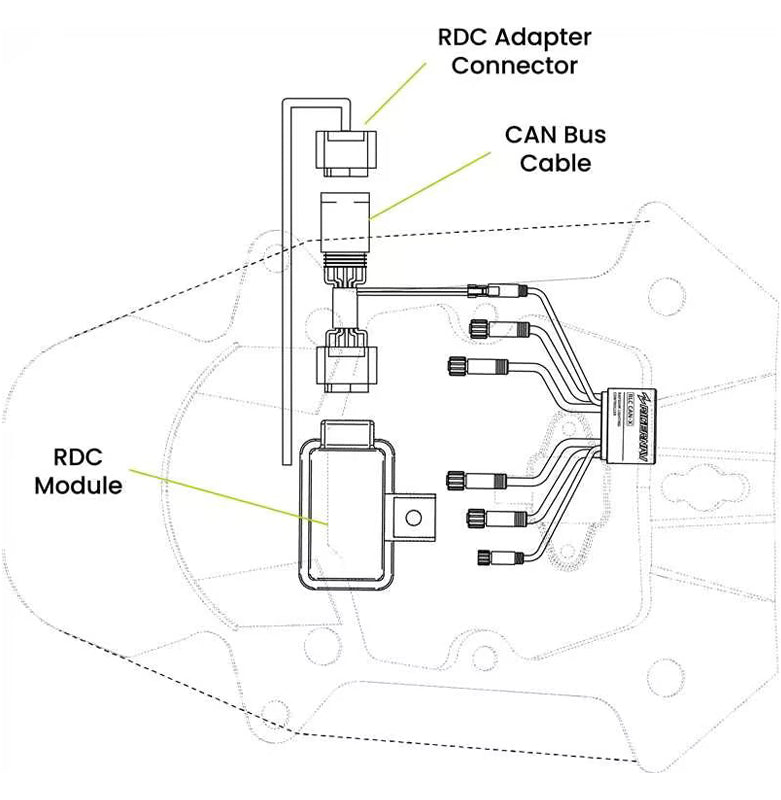

Příklad zapojení RDC.

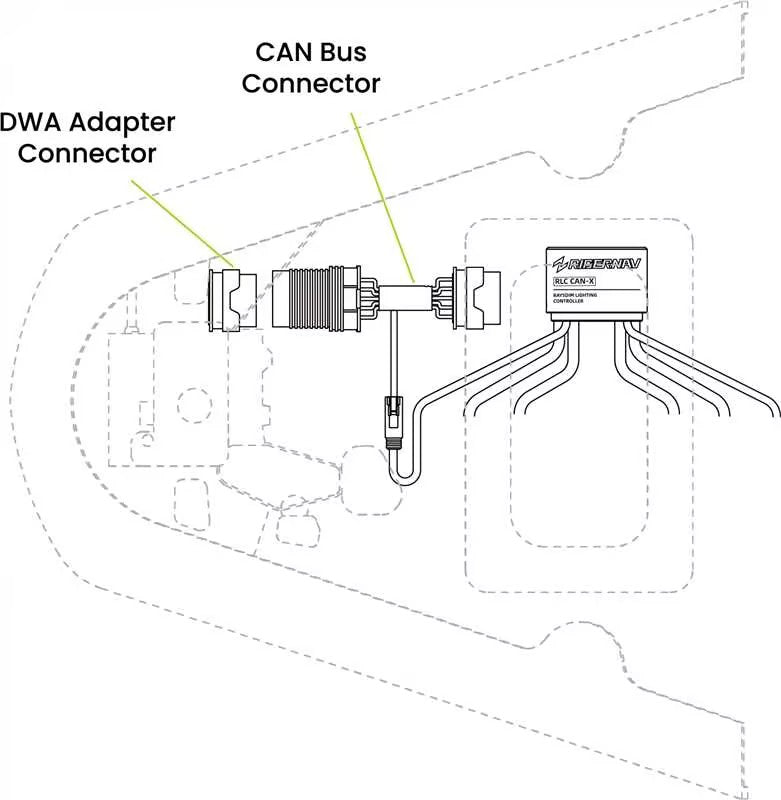

Příklad zapojení DWA.
Instalační video krok za krokem
Obsah balení
- 1× řídicí jednotka RLC CAN-X
- 1× napájecí kabel XT60
- 1× adaptér CAN-Bus podle zvolené varianty: 4pin RDC, 6pin DWA nebo 8pin RDC
Zvolený adaptér je již součástí sady.
Světla Q5 Pro a moduly BMW RDC/DWA nejsou součástí balení.
